天然氣應用:快速接頭斷開連接時O形環的防爆減壓

快速接頭斷開連接時O形環的防爆減壓 - 天然氣&CO2應用

爆炸減壓發生在各種工業領域並影響各種部件。 因此,使用的所有組件必須能夠抵抗爆炸性減壓。 例如,典型的應用領域是天然氣的生產領域。

最近,我們越來越多面對中等二氧化碳的案例:例如,戴姆勒很快就會將二氧化碳應用於空調系統的製造商之一,接著是奧迪和,然後VW。

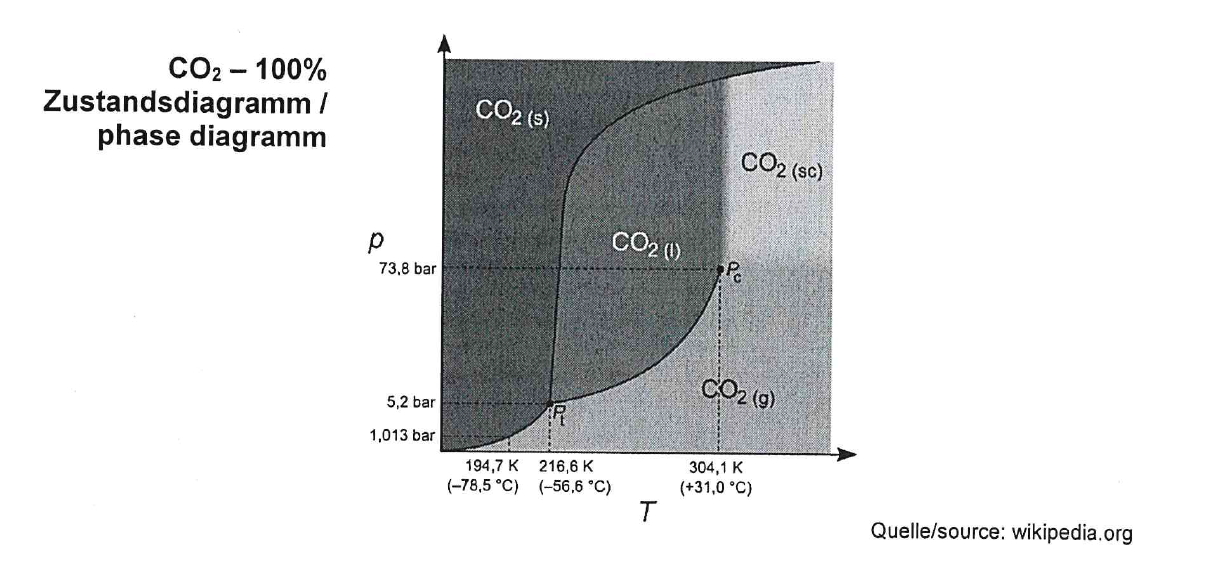

CO2是一種高度複雜的介質,根據壓力和溫度,可以是固體(=冰),液體,氣體和超臨界(密度類似於粘度與氣體相似的液體),見二氧化碳相圖。

CO2

對於我們的選擇O型環,不僅壓力和溫度,而且加壓時間非常重要。 根據O形環暴露在CO2中的時間長短,它可以穿透O形圈。這個物理過程會導致極端膨脹,爆炸,爆破(破壞模式:爆炸),從而破壞O形環.

選擇成功的申請案例

1. CO2 for 170 bar at 20° C (liquid)

增壓時間(CO2暴露時間)= 1分鐘至最大值。 10分鐘; 然後無壓力直接解耦。

Example: Self-sealing coupling NB 3

2. CO2 for 85 bar at constant 22° C (liquid)

加壓時間(CO2暴露時間)=大於12小時。 如果系統出現故障,系統將直接進行抑制和解耦。

Example: Self-sealing coupling type CP-006-0-... 207 and self-sealing adaptor, type CP-006 2-...Z07.



請注意:由於所需的減壓時間/保持時間很大程度上取決於邊界條件(CO2濃度,O形環尺寸,壓縮/構造框架)的組合,我們無法保證上面巳知的破壞性減壓率的適用到其他案例 - 在難以證實的情況下,總是需要進行測試與驗證的。

若需要本司服務,提供相關數據,協助防爆計算,請下載並填入表格內需求數據後,傳回本司,即會安排德國Walther解答.





下載附件:
