轉盤軸承安裝

轉盤軸承使用說明書

一、產品說明

回轉支承廣泛用於工程機械、港口機械、冶金、環保等行業,能夠同時承受軸向力、徑向力和傾覆力矩,結構緊湊,性能可靠。主要結構型式有單排四點接觸球式、雙排球式、交叉滾柱式、三排滾柱式。

二、標識

A.標牌:位於回轉支承的外圈或內圈內孔上,標注回轉支承的型號、產品標號、生產廠家等。

B.標記:回轉支承淬火軟帶用“S”標記,打在非安裝基面上(有堵塞的位於堵塞孔處),安裝時軟帶應置於非符經常負荷區。齒圈齒輪三個齒挑最大的齒,用於紅色或綠色漆標記。安裝時與小齒輪的齒側間隙在該處調整。

三、安裝

1、安裝支架要求

⑴回轉支承安裝基面與安裝平臺都必須清理乾淨、防止留有雜物、焊渣等影響安裝精度。

⑵安裝支架必須有足夠的剛性,防止回轉支承變形,影響其性能。

⑶安裝支架焊後應進行消除內應力熱處理,平面進行機械加工。

⑷平面偏差只允許逐步下降或上升,不准忽降忽升,以避免峰值負荷。

2、安裝

⑴將回轉支承水準吊放在支座上用塞尺檢查支承平面與支座安裝面得接觸情況,如有間隙可以採用局部墊平,以防螺栓擰緊後支承變形。

⑵安裝時,回轉支承淬火軟帶應置於非負荷區或非經常負荷區。

⑶調整齒輪嚙合,確保大齒輪齒圈跳動的最高點(三個塗有紅色或綠色漆標記齒)處得嚙合間隙符合設計精度要求。

⑷回轉支承安裝螺栓應採用高強度螺栓,強度等級按設計要求。

⑸安裝螺栓墊圈應選用調質平墊圈,禁止使用彈簧墊圈。

⑹安裝螺栓應有足夠的預緊力為螺栓材料的屈服極限的0.7倍。

(7)安裝時應使用力矩扳手。實際預緊扭矩或預緊力見下表:

螺栓規格(GB5782-86  GB5783-86)

安裝孔直徑

(mm)

螺栓強度等級(GB3098. 1-82)

8.8

10.9

12.9

螺栓材料的強度極限smin(N/mm2)

640

900

1080

預緊扭矩MA(Nm)

M10

11

44

62

75

M12

13.5

77.5

110

130

M14

15.5

120

170

210

M16

18

190

265

320

M18

20

260

365

435

M20

22

370

520

620

M22

24

500

700

840

M24

26

640

900

1080

M27

30

950

1350

1620

M30

33

1300

1800

2160



預緊力FA(10 3 N)

M33

36

293

421

495

M36

39

344

484

581

M39

42

414

581

698

M42

45

473

665

798

M45

48

553

777

932

M48

52

623

876

1050

M52

56

749

1054

1265

M56

62

863

1214

1457

M60

66

1008

1418

1621



注:MA=0.9Msp(許用夾緊扭矩)

FA=0.9Fsp(許用夾緊力)

螺栓夾緊長度LK=5d(螺栓直徑)

螺母的強度等級按GB3098.2-82標準中的規定,可以比螺栓強度低一級。

⑺擰緊安裝螺栓應在180°方向對稱的連續進行,直到全部擰緊。保證圓周上的螺栓相同的預緊力。

4、安置後

⑴檢查齒輪是否干涉。

⑵確認螺栓是否擰緊。

⑶確定運轉是否正常。

四、使用保養

1.回轉支承出廠時滾道內塗有少量的2號極壓鋰基脂(GB7324-1994)。

使用時使用者應根據不同的工作條件,重新充滿新的潤滑脂。

2.在一般條件下,回轉支承每運轉60小時潤滑一次,在熱帶、濕度大、灰塵多、溫度變化大的地區及連續運轉的情況下,應加大潤滑頻次,機器長期停止運轉的前後也必須加足新的潤滑脂,注油脂時慢慢轉動回轉支承,使潤滑脂填充均勻。

3.齒面應根據工作環境定期更換潤滑脂。

4.回轉支承運轉100小時後,應檢查螺母預緊力,一般每運轉500小時檢查一次,必須保持足夠的預緊力,一般每7年或工作14000小時之後,要更換螺栓。

5.使用中應注意回轉支承的運行情況,如發現噪音,衝擊,功率突然增大,應立刻停機檢查,排除故障,必要時須拆檢。

6.使用中防止回轉支承受到陽光直接暴曬,禁止用水直接沖刷回轉支承,以防水進入滾道,嚴防較硬物接近或進入齒嚙合區。

7.經常查看密封的完好情況,如發現密封帶破損應及時更換,如發現脫落應及時復位。

五、保管

1.回轉支承出廠時進行了油封包裝。包裝好的回轉支承可以在適宜的條件下存放6個月。存放支承滾道每12個月更換潤滑脂;存放支承每隔6個月要重新防銹包裝。

2.在存放支承時,應放置在乾燥平坦的地方,且應水準放置。一般禁止露天直接擺放,避免潮濕、有腐蝕性的環境,以避免回轉支承受到環境影響而銹蝕。



另有ROTIS英文版轉盤安裝說明書,因檔案大,需要者,請連繫本司

德國Walther Clean Break 快速接頭說明

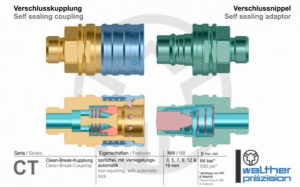

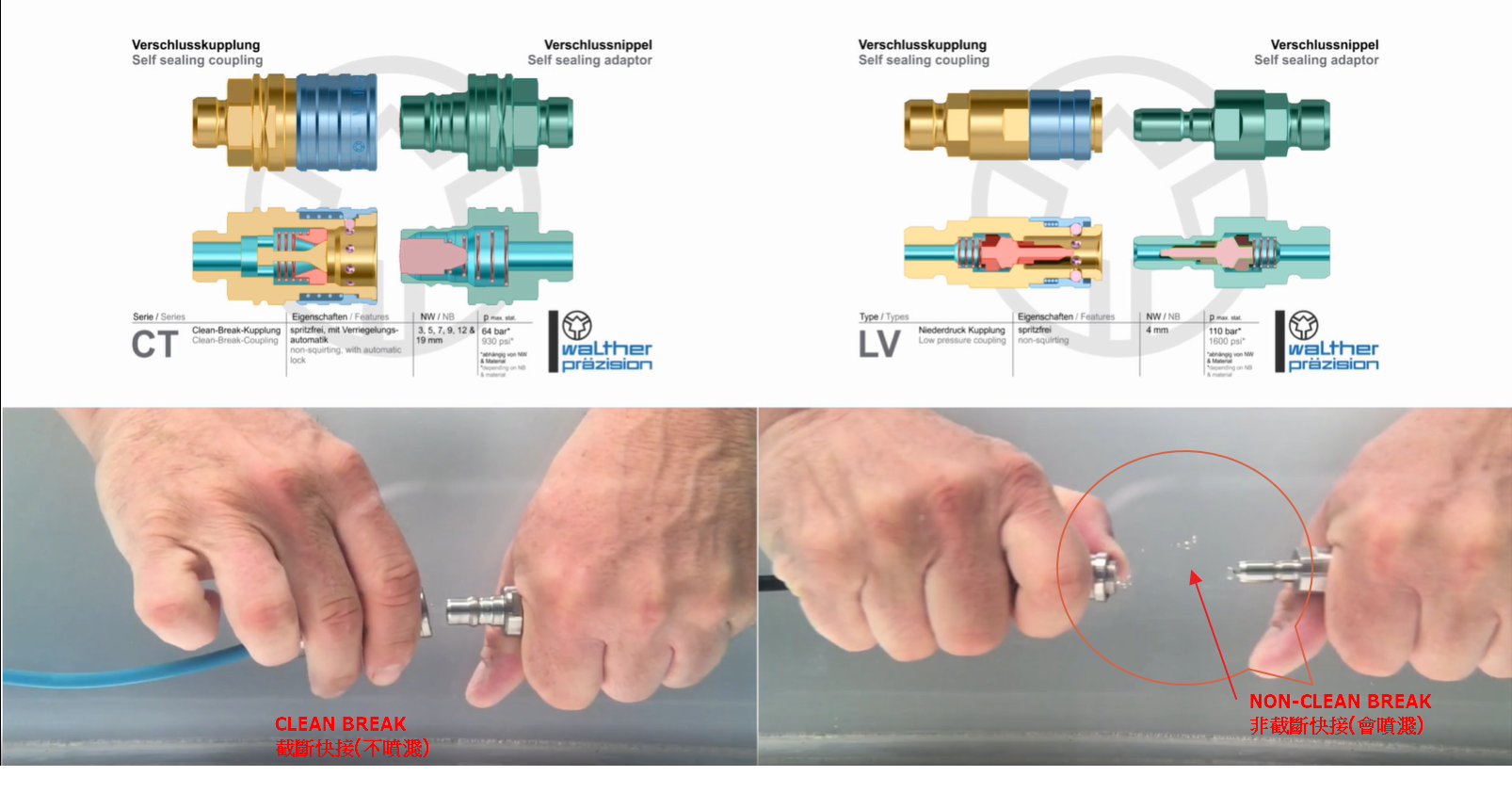

許多愛用者對於 Clean Break 的語意不解,故特別以圖示說明如下:

中文也有解釋為:不噴濺,不洩漏,不滴漏,不飛濺等

CLEAN BREAK

或可遦結至官網,直接以影片說明,更為詳實喔!

https://www.walther-praezision.de/fileadmin/redaktion_walther/Produkte/Videos/M_4_Split_V7_YouTube_1080p.mp4

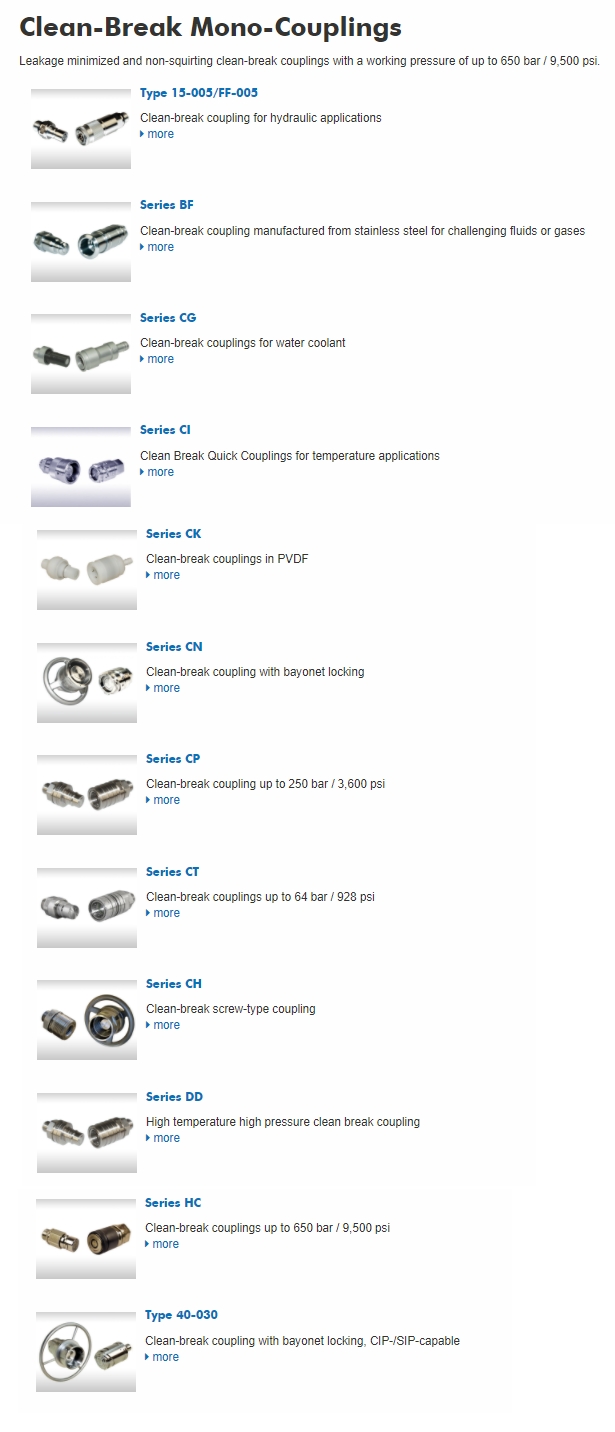

以下品種都是屬於不噴濺快接

CLEAN BREAK2



週四, 21 一月 2021 03:36

HIP 創新式手提式高壓電動泵

創新式手提式高壓電動泵



etensifier

高壓電力

  • 高達36,500 psi ( 2483 Bar)
  • 無需空氣壓縮機,插入牆壁電源插座即可使用
  • 便攜式,僅重22公斤

3位行業領導者的專業知識

  • 專為全球條件而設計
  • 輕巧的便攜式裝置
  • 一體式壓力傳感器

平穩/安靜的液壓/液體增壓器

  • 從零到全壓的流量更平穩
  • 電動馬達比氣動泵安靜

ProConnect lower

  • 可以在相同的壓力傳感器範圍(<10k psi,<30 k psi和> 30 k psi)內互換泵的設定值
  • 如果更改泵的能力,包括但不限於爆破片和歧管,用戶必須確保對其整個壓力系統進行適當的評級。

歡迎參照官網 https://www.highpressure.com/products/sprague-pumps-systems/etensifier/

週三, 05 八月 2020 02:46

HEID測試台應用

測試台

測試和測量技術允許具有故障-安全權限的高精度組件。 我們正在定期設計特殊和精確的產品應用。

戴姆勒公司

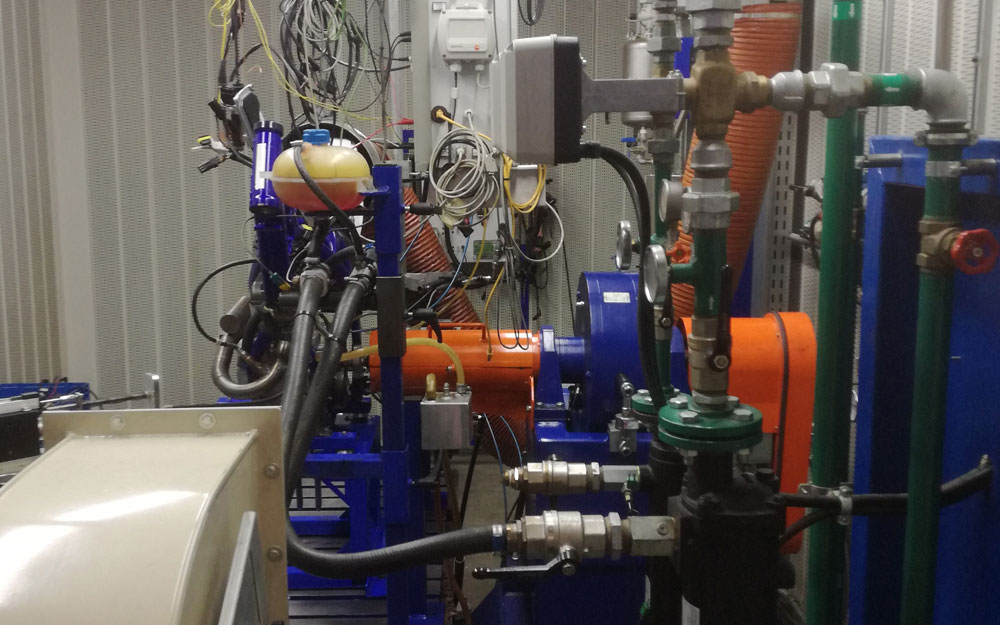

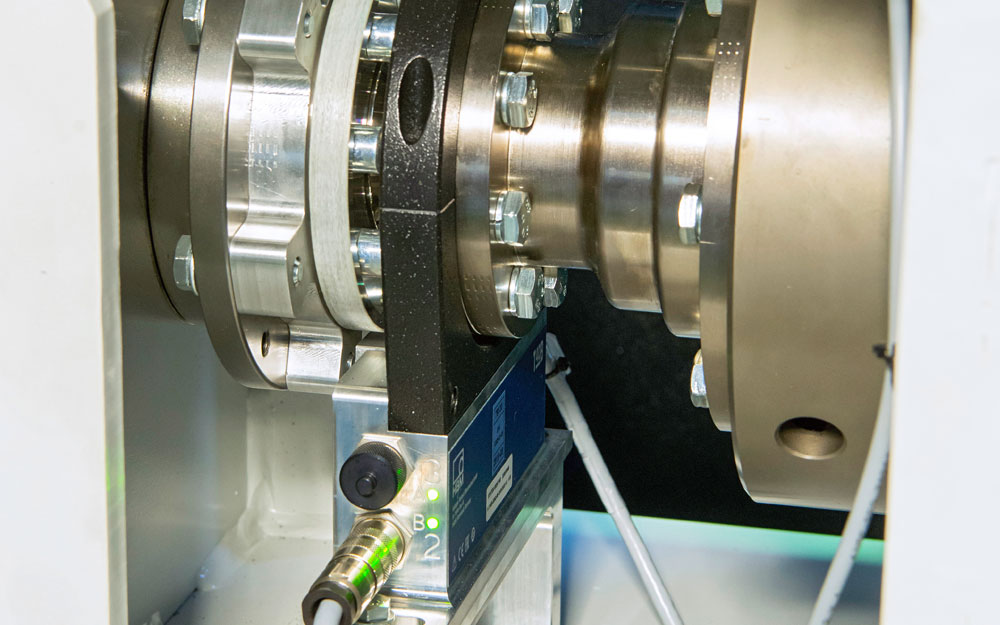

戴姆勒可能是乘用車和商用車最著名和最著名的製造商之一。奔馳 BENZ 品牌融合了傳統,最先進的技術和優雅的身影。 HEID收到了為特殊試驗台製造特殊類型的FMV電磁多片離合器的訂單。 另外,在我們自己的測試台上為該離合器創建了特殊的電流/性能圖,並作為技術基礎提供。

這是一個“移動式冷啟動試驗台”,其中電離合器用於傳遞定義的離合器扭矩。

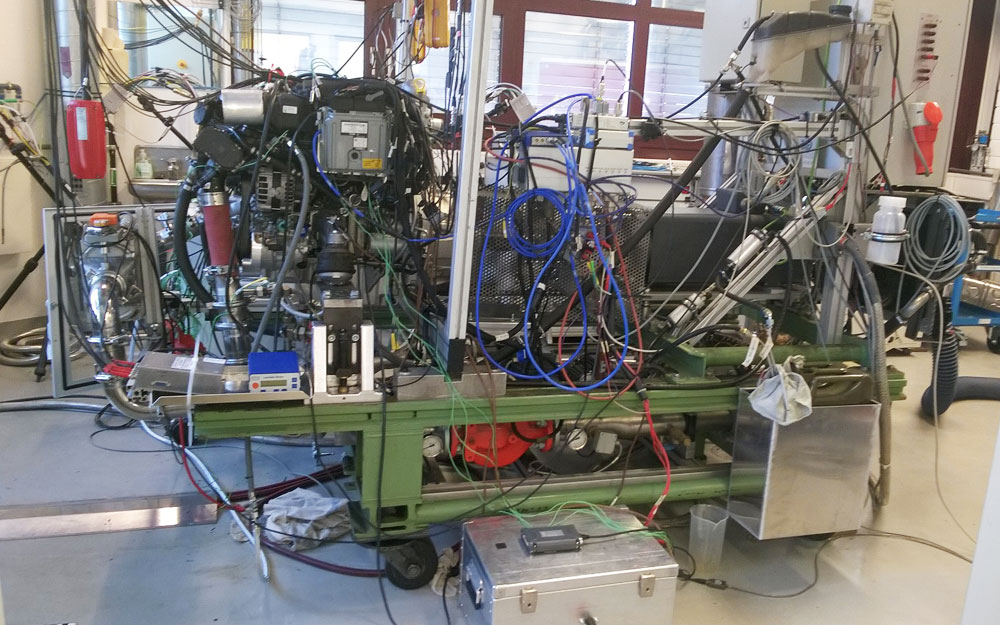

HC Concept

HC-Concepts Engineering GmbH是一家位於奧地利薩爾茨堡的公司,專門從事摩托車緊湊型和強大內燃發動機的開發,以及汽車工業混合動力變速器的開發。 公司的發動機測試台上使用了專門開發的氣動多片離合器。 它主要用於摩托車發動機,並直接連接在曲軸上。 Reitshammer 來自奧地利Jeging的Reitshammer GmbH已經成功地專業化了第四代產品,以自動化的方式為公司提供個性化計劃的機器和生產系統,以便能夠以最大的生產率生產高質量的產品。 車輛和機器的目標轉換以及完全獨立的機器構造,可為要求苛刻的工作區域提供高科技解決方案。

Reitshammer的最新開發成果是用於內燃機的“ End Of Line”功能測試台。 借助其快速改裝選項,該功能測試台可適應多種發動機模型。 通過利用Heid的多片離合器將動力傳動系統與內燃機和電動機的自動分離集成在一起,可以對帶有各種設備變型和服務的2衝程和4衝程發動機進行廣泛的測試 。

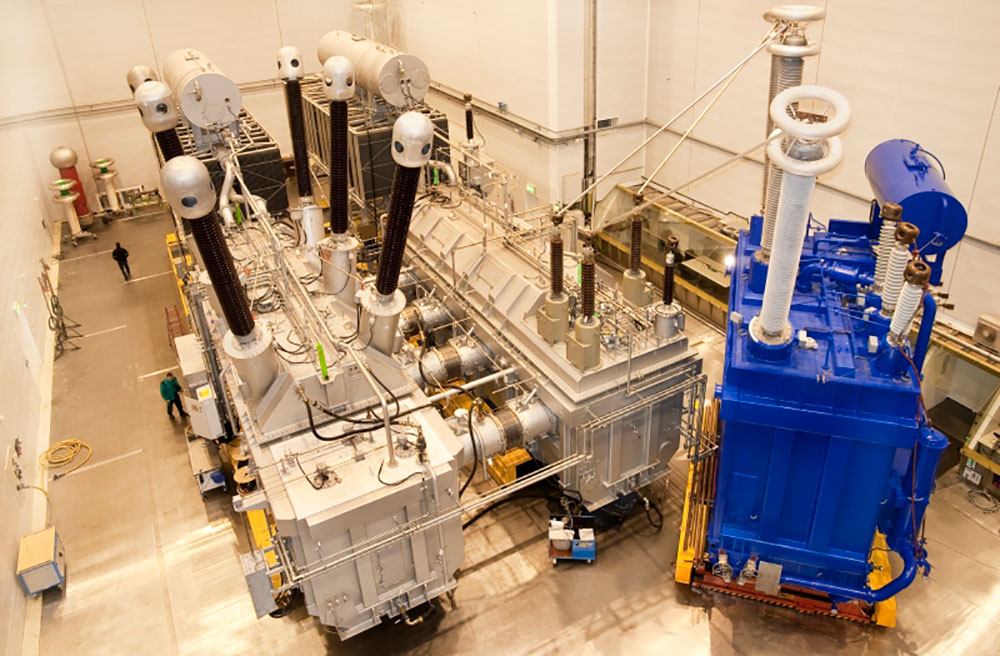

西門子股份公司– Weiz變壓器 該公司在魏茨(Weiz)位置維護著一個專用的變壓器測試台。 使用大型發電機模擬電網狀況。 HEID受委託開發一種特殊的離合器,用於連接和斷開這些發電機的輔助驅動器。 使用扭矩超過30,000 Nm的特殊液壓多片離合器HLS 2000可以滿足要求。 這些解決方案幾乎總是特殊的開發和一次性生產。 HEID以極大的靈活性和能力與客戶打交道。 不同的測試台應用列表很長,範圍從汽車到飛機行業的測試台。
